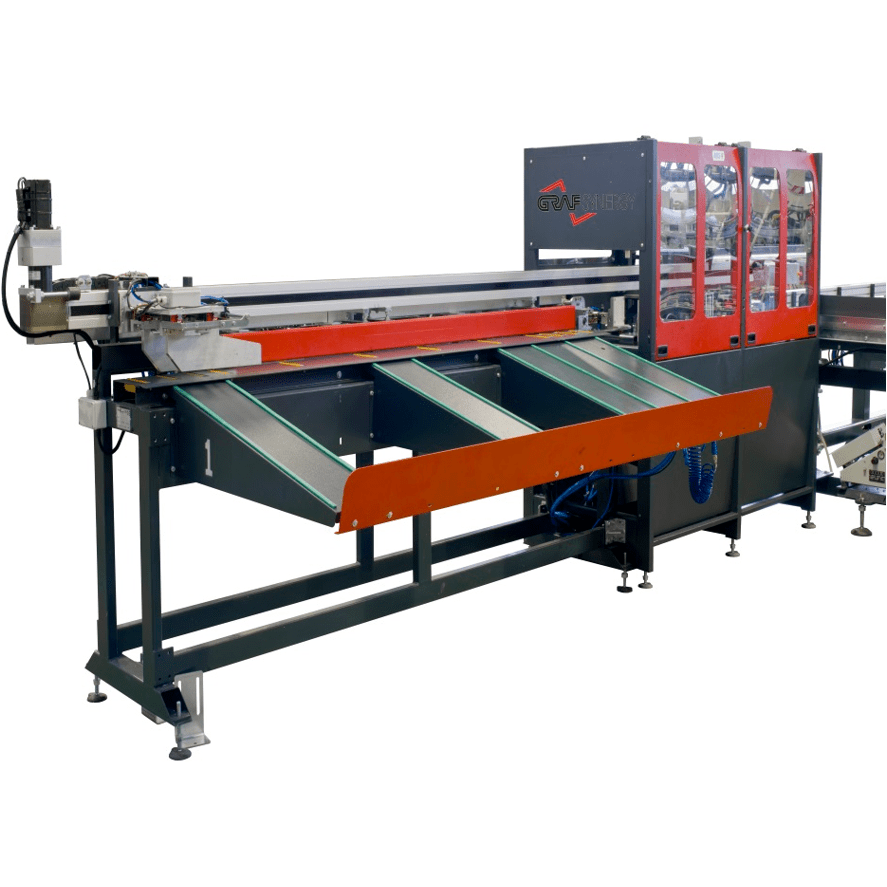

Centro de corte CNC con 2 ejes controlados, estudiado para el corte de perfiles de PVC (ALUMINIO opcional).
La máquina realiza las operaciones de carga del perfil desde el almacén de barras, corte y descarga de la pieza acabada, de forma totalmente independiente y sin intervención por parte del operador.
El software, desarrollado íntegramente por GRAFSYNERGY, permite gestionar en la mejor manera posible el ciclo de trabajo y las listas de corte.

MÓDULO DE CARGA:

• Dimensiones máx. del perfi l a cargar en modo automático:
• Longitud = 6500 m
• Ancho = 130 mm (230 mm opcional)
• Altura = 130 mm
• Dimensiones mín. del perfi l a cargar en modo automático:
• Longitud = 700 mm (400 mm opcional)
• Ancho = 40 mm
• Altura = 40 mm
• Almacén de carga con capacidad máx. de 10-12 barras
• Sistema de carga de barras mediante correas con pulsador paso a paso
• Empujador de perfi les accionado mediante motor brushless y cremallera

MÓDULO DE CORTE

• Rotación del ángulo de corte mediante accionamiento neumático o motor brushless (opcional)
• Disco de Ø 500 con movimiento ascendente
• Posibles ángulos de corte -45° 90° +45°
• Par de mordazas horizontales y verticales con capacidad de bloqueo (mín 40 mm – máx 230 mm) para cortar grandes secciones.

MÓDULO DE DESCARGA

• Extractor automático de perfi les cortados
• Almacén de descarga con fotocélula de seguridad
• Capacidad máx. de descarga 15-20 piezas (extensión de la superficie de descarga opcional)

Profile to be loaded max. dimensions in automatic mode:

• Length = 6.500 mm
• Width = 13 0mm
• Height = 130 mm

Profile to be loaded min. dimensions in automatic mode:

• Length = 700 mm
• Width = 40 mm
• Height = 40 mm

LOADING MODULE

• Loading magazine with capacity of 10 to 12 bars max.
• Bars loading system driven by belts with step-by-step push button
• Profiles pusher driven by a brushless motor and rack

CUTTING MODULE

• Blade rotation thanks to a pneumatic control or brushless motor and worm screw (opt.)
• Ø 500 blade with bottom-up motion
• Possible cutting angles: -45° 90° +45°
• Set of horizontal and vertical clamps with clamping capacity (min 40mm-max 230mm) for large sections cutting.

UNLOADING MODULE

• Cut profiles automatic extractor
• Unloading magazine with safety photocell
• Max. unloading capacity: 15 to 20 pieces (optional unloading surface extension)

Centro de corte CNC con 2 ejes controlados, estudiado para el corte de perfiles de PVC (ALUMINIO opcional).
La máquina realiza las operaciones de carga del perfil desde el almacén de barras, corte y descarga de la pieza acabada, de forma totalmente independiente y sin intervención por parte del operador.
El software, desarrollado íntegramente por GRAFSYNERGY, permite gestionar en la mejor manera posible el ciclo de trabajo y las listas de corte.

MÓDULO DE CARGA:

• Dimensiones máx. del perfi l a cargar en modo automático:
• Longitud = 6500 m
• Ancho = 130 mm (230 mm opcional)
• Altura = 130 mm
• Dimensiones mín. del perfi l a cargar en modo automático:
• Longitud = 700 mm (400 mm opcional)
• Ancho = 40 mm
• Altura = 40 mm
• Almacén de carga con capacidad máx. de 10-12 barras
• Sistema de carga de barras mediante correas con pulsador paso a paso
• Empujador de perfi les accionado mediante motor brushless y cremallera

MÓDULO DE CORTE

• Rotación del ángulo de corte mediante accionamiento neumático o motor brushless (opcional)
• Disco de Ø 500 con movimiento ascendente
• Posibles ángulos de corte -45° 90° +45°
• Par de mordazas horizontales y verticales con capacidad de bloqueo (mín 40 mm – máx 230 mm) para cortar grandes secciones.

MÓDULO DE DESCARGA

• Extractor automático de perfi les cortados
• Almacén de descarga con fotocélula de seguridad
• Capacidad máx. de descarga 15-20 piezas (extensión de la superficie de descarga opcional)
