Centro de corte automático CUT-V.

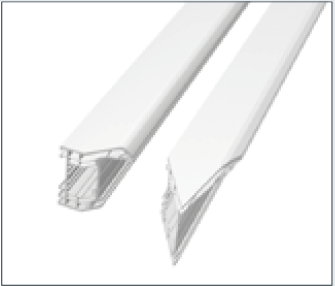

Una máquina automática desarrollada para el corte de perfi les de PVC y aluminio con una sierra circular de 3 ejes CNC comandada por motores brushless.

Son posibles recortes de ángulos entre -15 ° y + 15 °

La unidad de comando a control numérico y el software de gestión consisten de programar cada parámetro de mecanizado, con extrema precisión, hasta el punto de dejar el operador sólo la tarea de la carga de las barras y descargar piezas acabadas.

ACCESORIOS INCLUIDOS:

  • Disco de inserto en carburo Ø 550 mm; Z= 120; Agujero Ø 30 mm
  • Estructura eletrosoldada con pies de nivelación y fi jación en el suelo
  • Computadora industrial a bordo de la máquina
  • Tarjeta de red 10/100 MB
  • Booster automatizada con motor brushless
  • Correas de transmisión accionados por inversor con aceleración y deceleración para evitar la inclinación de los perfiles
  • Llaves de servicio
  • Manual de instrucciones y mantenimiento, lista de repuesto

MÓDULO DE CARGA

  • Dimensiones máx. del perfi l a cargar en modo automático:
  • Longitud = 6500 mm
  • Ancho = 200 mm (310 mm opcional)
  • Altura = 190 mm
  • Dimensiones mín. del perfi l a cargar en modo automático:
  • Longitud = 900 mm
  • Ancho = 40 mm
  • Altura = 40 mm
  • Almacén de carga con capacidad máx. de 10-12 barras
  • Sistema de carga de barras mediante correas con pulsador paso a paso
  • Empujador de perfi les accionado mediante motor brushless y módulo lineal con lectura de posición sobre banda magnética centesimal

MÓDULO DE CORTE

  • Rotación del ángulo de corte por medio de motor brushless y lectura del ángulo de corte en banda magnética centesimal
  • Lámina Ø550 ascendente
  • Posibles ángulos de corte entre +/- 15 °
  • Par de mordazas horizontales y verticales neumáticas

MÓDULO DE DESCARGA

  • Extractor automático de perfi les cortados
  • Almacén de descarga con fotocélula de seguridad
  • Capacidad máx. de descarga 15-20 piezas
