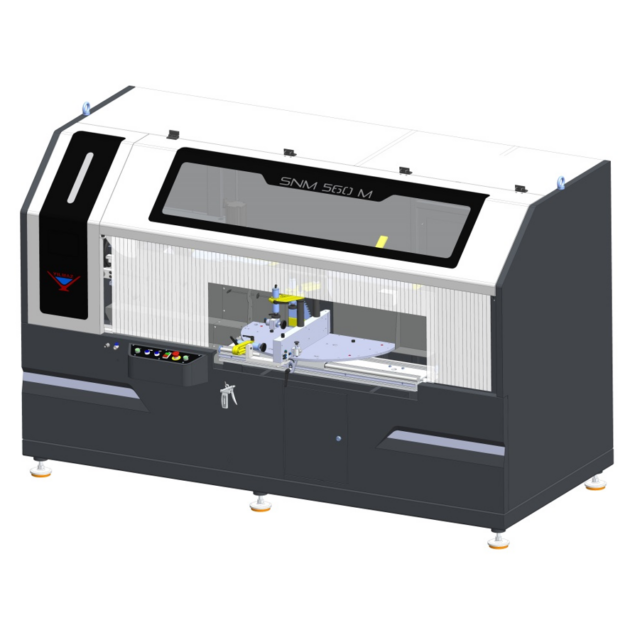

YILMAZ Tronzadora muro cortina manual SNM 560 M

Ver ficha técnica en PDF ➤

image_pdf
SNM 560 M es una máquina diseñada con el propósito de realizar labores de vaciado en el ángulo deseado de travesaños, rieles, marcos, bastidores de perfiles de PVC y aluminio que se utilizan en recubrimientos de fachadas, contrachapados y aplicaciones especiales similares, ventanas iluminadas, implementaciones en invernaderos, etc. Fijando sobre la plataforma de la máquina el perfil a cortar, las dos unidades de corte hidroneumático conectadas a 2 sierras se ponen en movimiento y se realizan operaciones de vaciado.

  • Sierras de diámetro de Ø 550 en posicionamiento vertical y Ø 500 en posicionamiento horizontal
  • Unidad de sierra automática de cojinete lineal y velocidad de corte ajustable
  • Los ángulos de anclaje del perfil a la plataforma y las sierras pueden ajustarse con tijeras con la ayuda de la pantalla digital
  • El ajuste de altura de la mesa del perfil se realiza con la ayuda de tijeras y regla de medición
  • El movimiento de anclaje del perfil posterior se realiza con tijeras y medidor numérico
  • 4 abrazaderas neumáticas que garantizan que el perfil quede fijado en cualquier ángulo de forma segura
  • Chasis sólido de larga vida útil hecho de materiales de acero y hierro fundido
  • Tapa de seguridad que funciona de manera neumática
  • Módulo de seguridad de doble mano
  • Abrasión de sierra ajustable muy fácilmente
  • Iluminación LED dentro de la cabina
  • Cazuela para limaduras
  • Sistema de refrigeración de sierras

CARACTERÍSTICAS TÉCNICAS

Medidas máximas de perfil que puede amarrarse: Altura 240 x Anchura 140 mm

Unidad de sierra vertical (inferior):

  • Diámetro de la sierra de corte: Ø 550 mm
  • Potencia de motor: 1.5 kW
  • Voltaje/Frecuencia  400V, 3P, 50 Hz
  • Velocidad de motor 2700 rpm
  • Profundidad máxima de corte: 205 mm
  • Intervalo de ángulos de reclinación de la sierra: + 45° / – 45°
  • Posibilidad de comprobar el ángulo de corte de la sierra a través de la pantalla digital

Unidad de sierra horizontal (superior):

  • Diámetro de la sierra de corte: Ø 500 mm
  • Potencia de motor: 1.5 kW
  • Voltaje/Frecuencia 400V, 3P, 50 Hz
  • Velocidad de motor 2700 rpm
  • Profundidad máxima de corte: 185 mm
  • Intervalo de ángulos de reclinación de la sierra: + 60° / – 60°
  • Posibilidad de comprobar el ángulo de corte de la sierra a través de la pantalla digital

  Unidad de movimiento de sierra:

  • Carrera: 900 mm, Hidrocheck Controlado por Velocidad Neumática

Plataforma de amarre de perfil:

  • Ángulo de giro de plataforma: + 60° / – 60°
  • Puede comprobarse el ángulo de escuadra del perfil a través de la pantalla digital
  • Nos reservamos el derecho a modificar las especificaciones de la tabla sin necesidad de notificarlo.
