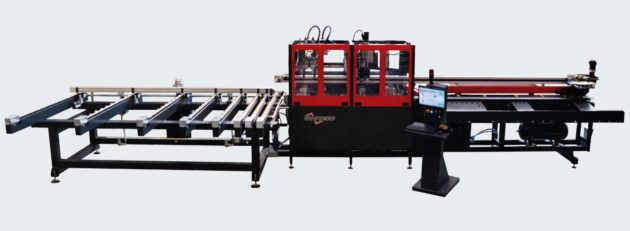

GRAF SYNERGY Centro de mecanizado para marcos de PVC ASG-F

Ver ficha técnica en PDF ➤

image_pdf



El Centro ASG-F mecaniza el perfil de PVC con refuerzos metálicos internos, haciendo los agujeros de montaje del marco, agujeros de traversa y manilla y atornillando los refuerzos.

Su alta velocidad permite su uso tanto como máquina individual como máquina conectada en línea con nuestros centros de corte y mecanizado de la serie F.

ACCESORIOS INCLUIDOS:

  • 2 varillas laterales completa de 2 bloqueos de borde / punto de referencia
  • 2 mordazas horizontales neumáticas
  • 1 punta de fresa: corte de diámetro 10 mm – vástago Ø 8 mm L = 90
  • 2 taladro HSS Derecha: afilado Ø 10 mm – 8 mm Ø vástago
  • 1 taladro HSS Izquierda: aguda Ø 12 mm de Ø 8 mm
  • Dima de copia universal
  • Pistola aire con espiral de 4 metros
  • Palanca de movimiento del cabezal
  • Manual de funcionamiento y mantenimiento y repuestos catálogo
  • Llave de servicio

MÓDULO DE CARGA

  • Almacén de carga con capacidad máx. de 10 barras
  • Dimensiones máx. del perfil a cargar en modo automático:
  • Longitud = 5000 mm
  • Ancho = 130 mm
  • Altura = 130 mm
  • Dimensiones mín. del perfil a cargar en modo automático:
  • Longitud = 350 mm
  • Ancho = 40 mm
  • Altura = 40 mm

MÓDULO DE MECANIZADO

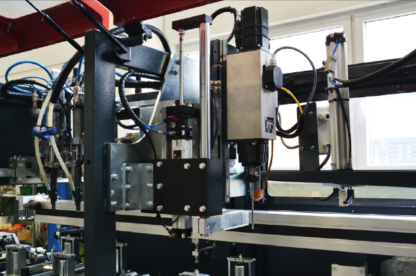

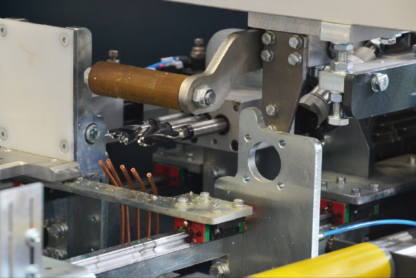

  • Unidad para triple AGUJERO DE MANILLA
  • Unidad individual para agujero de fijación pared / agujero traversa
  • Unidad doble para agujero de fijación pared / agujero traversa
  • Sistema de carga de barras mediante correas

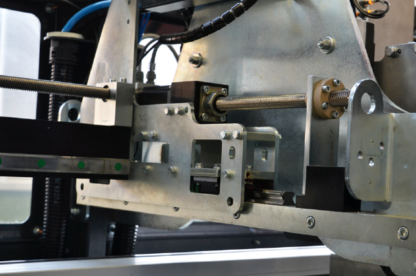

  • Perfil movido mediante pinza, correa y motor “brushless”

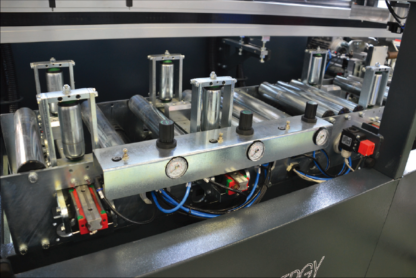

  • Par de mordazas horizontales y verticales con capacidad de bloqueo (mín 40 mm – máx 130 mm)

STANDARD: único atornillador de refuerzos

OPCIONAL: según atornillador de refuerzos con opcional de distancia desde el primer con eje controlado
